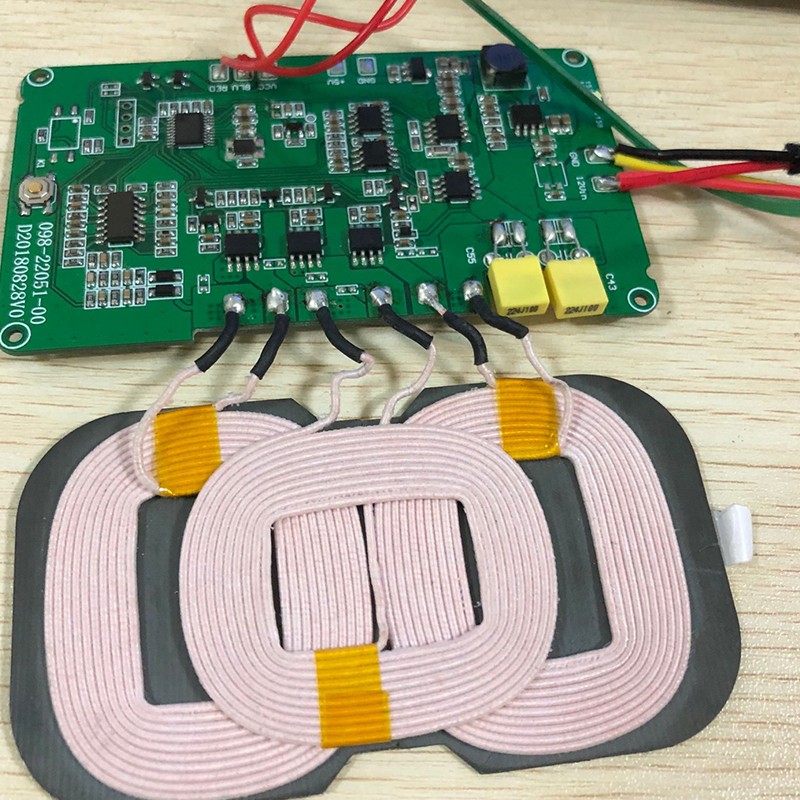

ZZEC –無線充專用CBB21(MPP)金屬化聚丙烯薄膜電容器系列:
l 產品通過QI認證
l 尺寸可做到3.2以下厚度,并且國內僅此一家可做此尺寸
l 溫升低,轉化效率可還80%以上
l 自主研發專業針對無線充產品特別設計,CBB替代NPO和X7R

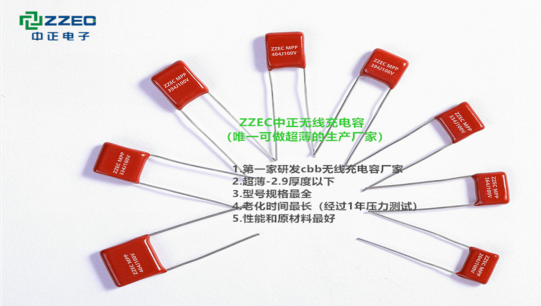

ZZEC –無線充專用CBB21(MPP)金屬化聚丙烯薄膜電容器-超薄系列:
l 金屬化聚丙烯薄膜高溫蠟封,絕緣性能好
l 耐高壓、耐高溫蠟封、阻燃環氧粉末涂
l 適用于各種交直流脈沖高頻率大電流
l 低損耗因數。
l 良好的自愈效果,穩定性好,可靠性高。
ZZEC –無線充專用超薄CBB21金屬化聚丙烯薄膜電容器規范和外形尺寸圖
氣候類別Climatic Category | 40/105/21 |
|
|
額定電壓 Rated Voltage | 100V | ||
電容量范圍 Capacitance Range | 0.010μF~3.3μF | ||
耐電壓 Voltage Proof | 1.6 UR | ||
絕緣電阻 Insulation Resistance | CR ≤ 0.33μF ≥15000 MΩ | ||
CR >0.33μF ≥5000S | |||
(20℃,1min) | |||
損耗角正切 Dissipation Factor | ≤0.0008%(20℃,1kHz) |
無線充專用H2.9以下ZZEC –CBB21(MPP)金屬化聚丙烯薄膜電容器尺寸表
(特殊尺寸可依客戶需求定制)
ZZEC中正無線充產品電容 | ||||||
序號 | 產品型號 | 規格 | 腳距 (mm) | 材質 | 產品尺寸 | 印字 |

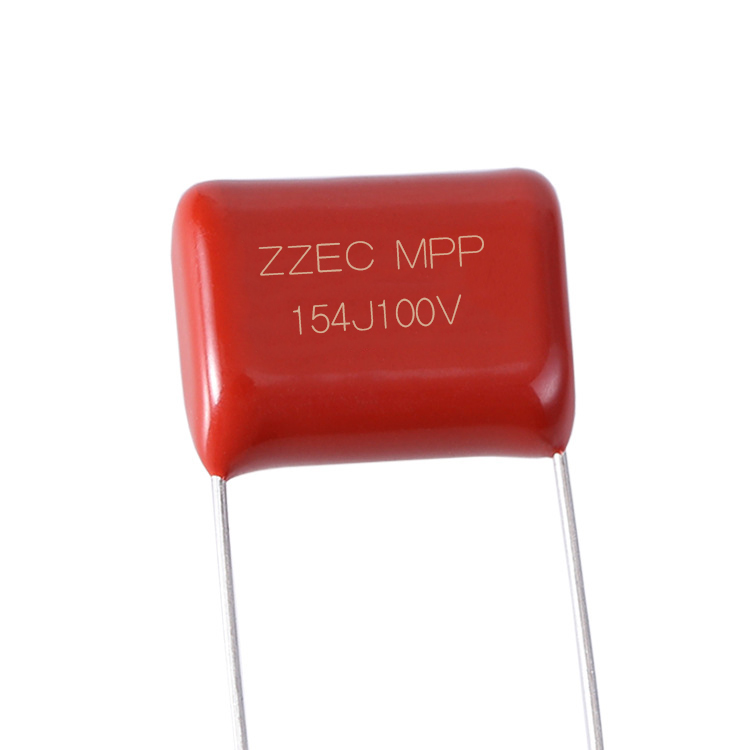

1 | CBB21 | 154J100V | P=7.5 | PP 膜 | 8.5 * 6.6 * 2.8 | ZZEC MPP / 154J100V |
2 | CBB21 | 184J100V | P=7.5 | PP 膜 | 8.5 * 7.3 * 2.7 | ZZEC MPP / 184J100V |
3 | CBB21 | 204J100V | P=7.5 | PP 膜 | 8.5 * 8.3 * 3.5 | ZZEC MPP / 204J100V |
4 | CBB21 | 204J250V | P=10 | PP 膜 | 10.9 * 7.2 * 3.9 | ZZEC MPP / 204J250V |
5 | CBB21 | 224J100V | P=7.5 | PP 膜 | 8.7 * 7.9 * 3.4 | ZZEC MPP / 224J100V |
6 | CBB21 | 304J100V | P=7.5 | PP 膜 | 9 * 8.3 * 3.9 | ZZEC MPP / 304J100V |
7 | CBB21 | 334J100V | P=7.5 | PP 膜 | 9 * 9.6 * 3.7 | ZZEC MPP / 334J100V |
8 | CBB21 | 394J100V | P=7.5 | PP 膜 | 8.8 * 10.6 * 3.6 | ZZEC MPP / 394J100V |

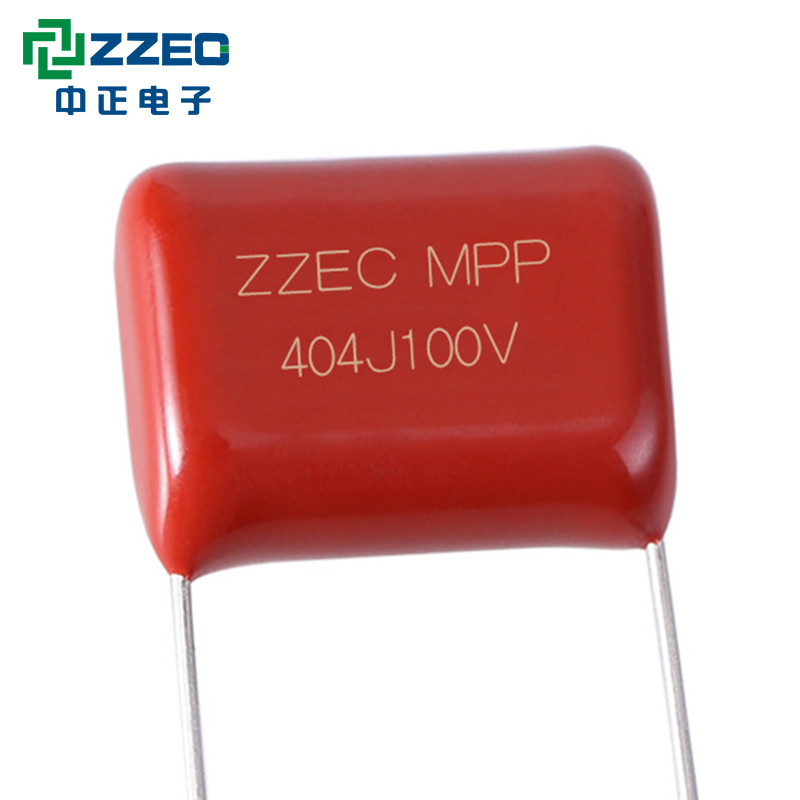

9 | CBB21 | 404J100V | P=7.5 | PP 膜 | 8.9 * 8.6 * 3.5 | ZZEC MPP 404 J100V |
10 | CBB21 | 404J100V | P=10 | PP 膜 | 11.1 * 11.6 * 4 | ZZEC MPP / 404J100V |
11 | CBB21 | 404J250V | P=10 | PP 膜 | 11 * 8.9 * 3.6 | ZZEC MPP / 404J250V |
12 | CBB21 | 204J100V 超薄款 | P=5 | PP 膜 | 5.8 * 8.3 * 2.8 | ZZEC MPP / 204J100V |
13 | CBB21 | 204J100V超薄款 | P=7.5 | PP 膜 | 8.8 * 5.9 * 2.8 | ZZEC MPP / 204J100V |
14 | CBB21 | 394J100V 超薄款 | P=7.5 | PP 膜 | 8.6 * 9.6 * 2.9 | ZZEC MPP / 394J100V |
15 | CBB21 | 334J100V 超薄款 | P=7.5 | PP 膜 | 8.8 * 8.1 * 3 | ZZEC MPP / 334J100V |
16 | CBB21 | 404J100V超薄款 | P=7.5 | PP 膜 | 8.4 * 9.7 * 2.9 | ZZEC MPP 404 J100V |
17 | BOX-黃 | 204J100V | P=7.5 | PP 膜 | 10 *9 * 4 | ZZEC MKP/204J100 |
18 | BOX-黃 | 334J100V | P=10 | PP 膜 | 12.9 * 10.4 *3.9 | ZZEC MKP / 334J100V |
19 | BOX-黃 | 334J100V | P=7.5 | PP 膜 | 10 * 10.5 *5 | ZZEC MKP / 334J100V |
20 | BOX-黃 | 394J100V | P=10 | PP 膜 | 12.9 * 10.4 * 3.9 | ZZEC MKP / 394J100V |
21 | BOX-黃 | 394J100V | P=7.5 | PP 膜 | 10* 10.4 * 5 | ZZEC MKP / 394J100V |
22 | BOX-黃 | 404J100V | P=10 | PP 膜 | 12.9*10.4 * 3.9 | ZZEC MKP / 404J100V |
23 | BOX-紅 | 404J100V | P=10 | PP 膜 | 12.8 * 11 * 4.9 | ZZEC MKP / 404J100V |
1 | PE- BOX | 204J100V | P=5 | PE膜 | 7.2*7.5*2.5 | 204J100V |
2 | PE- BOX | 334J100V | P=5 | PE膜 | 7.2*7.5*3.5 | 334J100V |
3 | PE- BOX | 394J100V | P=5 | PE膜 | 7.2*7.5*3.5 | 394J100V |
4 | PE- BOX | 404J100V | P=5 | PE膜 | 7.2*7.5*3.5 | 404J100V |
